1． 产品概述

1.1产品介绍

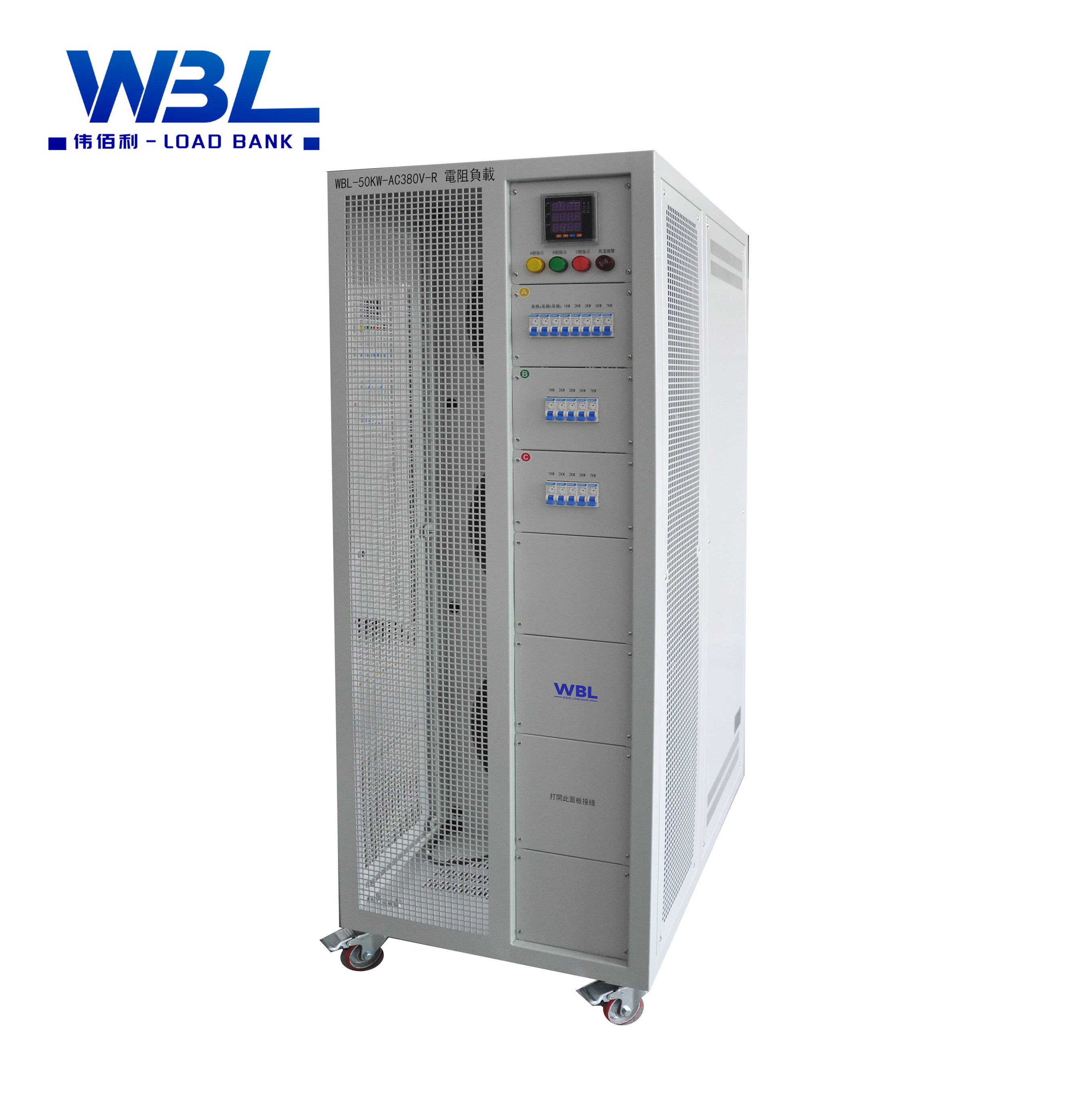

WBL-80KW-AC480V-R 交流负载箱是一款大功率电阻式仿真负载设备，主要用于发电机组、UPS、电源配电系统、列头柜、PDU 及机房供配电链路的带载能力测试，也可用于机房热负载仿真、空调制冷能力验证及电气系统运行稳定性测试。

本设备额定电压为 AC480V，额定功率为 2×40KW，总功率 80KW。设备内部负载分为两路输入，每路采用 3P 开关三相同步投切，功率分档为 1kW、2kW、3kW、4kW、10kW、20kW。单路可在 1kW～40kW 范围内按 1kW 步进组合加载，两路合计最高 80kW；如客户要求按 5kW 倍数进行测试，可通过 1kW、2kW、3kW、4kW、10kW、20kW 文件位组合实现 5kW、10kW、15kW、20kW 等功率点测试。所有功率档位均为三相同时投入，避免三相三线工况下因单相或两相投入造成三相不平衡加载及仪表显示偏差。

设备负载电阻采用镍铬合金材料，具有温度漂移小、熔点高、耐腐蚀、功率稳定等特点，适合长时间作为电阻负载及发热负载使用。设备内部配线采用耐高温硅胶电缆，耐温等级高，满足大功率负载运行时的安全使用要求。

设备采用强制风冷方式散热，前进风、后出风，风机支持变频调速，建议运行时风量保持在 50%以上。设备设置温度保护功能，保护温度为 70℃，当内部温度过高时，设备会进行声光报警，提醒现场人员及时切断负载并保持风机运行冷却。

本设备可适用于三相四线及三相三线两种现场供电条件。由于本设备负载采用 3P 开关投切，每个功率档位均已在设备内部完成 A/B/C 三相同步投入，面板标识功率按三相总功率定义。现场操作时，只需按测试所需总功率投入对应 3P 功率开关，不再需要操作人员分别对 A、B、C 三相进行平衡加载。三相三线无 N 线测试时，严禁将 PE 保护地作为 N 线使用。

本设备面板共配置四块功率仪表，其中 NO.1 路配置一块三相四线（3P4W）显示仪表及一块三相三线（3P3W）显示仪表，NO.2 路配置一块三相四线（3P4W）显示仪表及一块三相三线（3P3W）显示仪表。现场可根据供电制式，通过面板仪表显示转换开关选择 3P4W 或 3P3W 显示方式；三相四线测试时切换至 3P4W 显示，三相三线无 N 线测试时切换至 3P3W 显示，并以线电压、三相电流及总功率作为主要参考依据。

1.2主要功能

本设备主要用于以下测试场景：

• 用于测试发电机组、UPS、电源柜、列头柜、PDU 等供配电设备的带载能力及输出稳定性。
• 用于测试从变配电设备到末端供电设备之间的电气链路是否接线正确、运行可靠。
• 用于仿真机房 IT 设备发热负载，验证机房信道内或机房整体温升情况下，精密空调及制冷系统的工作状态是否满足要求。
• 用于测试 UPS 带载切换能力、放电供电时间及带载运行状态。
• 用于测试柴油发电机组是否能够正常启动、稳定供电及持续带载运行。

2.技术参数
