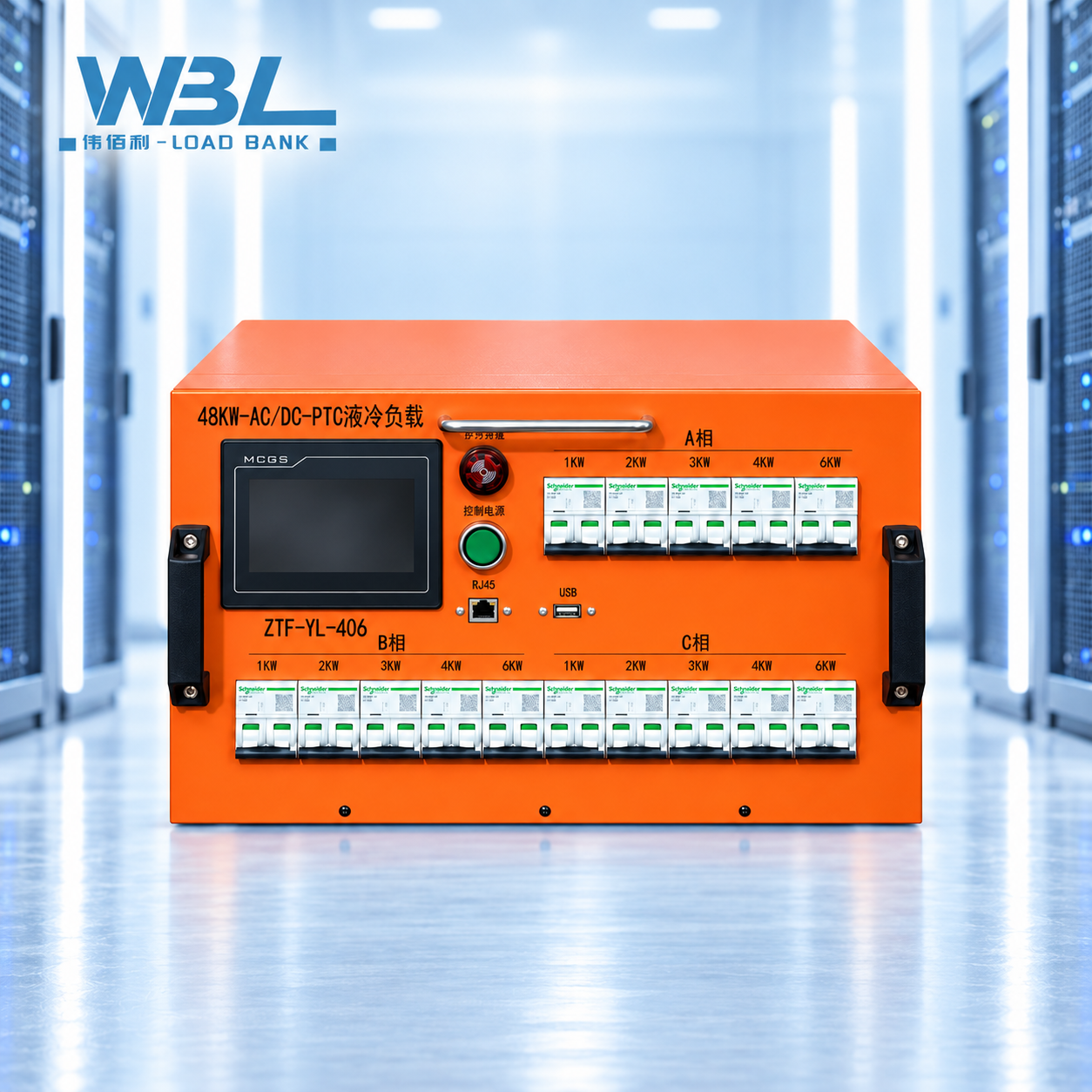

WBL-48KW-AC/DC-LC
48kW交直流通用液冷负载模块
产品简介
WBL-48KW-AC/DC-LC 是一款高功率密度交直流通用液冷负载模块，专为数据中心液冷测试、电源系统验证、新能源设备测试及工业电力测试应用设计。
设备采用液冷散热技术，通过液体循环带走负载产生的热量，相比传统风冷设备具有更高的功率密度、更低的运行噪声以及更优异的热管理能力。
产品支持三相AC380V、单相AC220V及DC270V多种输入模式，实现交流与直流系统通用测试，满足不同应用场景下的负载模拟需求。
产品特点
AC/DC多电压兼容设计
支持多种测试模式：
- 三相交流：AC380V
- 单相交流：AC220V
- 直流输入：DC270V
一台设备满足交流电源、直流电源及电力电子设备测试需求。
高功率密度液冷设计
采用液冷散热方式：
- 高效热交换
- 降低设备体积
- 提升功率密度
- 适合机房及实验室应用
相比传统风冷负载，可有效减少设备运行噪声及热排放。
模块化功率调节
设备采用独立功率单元设计：
- 多级功率调节
- 灵活组合加载
- 支持定制功率配置
典型分档：
1kW / 2kW / 3kW / 4kW / 6kW
满足不同测试工况需求。
智能监控与控制
设备配置触摸屏控制系统，可实现：
- 功率设定
- 工作状态显示
- 负载运行监控
- 参数设置
支持通讯扩展，实现系统级测试管理。
紧凑型结构设计
采用标准机架式模块结构：
- 宽度：430mm
- 高度：265mm
- 深度：800mm
适合安装于测试机架、实验平台及液冷测试系统中。
技术参数
| 项目 | 参数 |
|---|---|
| 产品型号 | WBL-48KW-AC/DC-LC |
| 负载类型 | 液冷纯阻性负载 |
| 额定功率 | 48kW |
| 交流输入 | AC380V（三相） |
| 交流输入 | AC220V（单相） |
| 直流输入 | DC270V |
| 调节方式 | 分级加载 |
| 冷却方式 | 液冷循环 |
| 外形尺寸 | W430 × H265 × D800mm |
| 安装方式 | 机架式模块 |
液路参数（可选配置）
| 项目 | 参数 |
|---|---|
| 冷却介质 | 水 / 水乙二醇 |
| 进液温度 | 5～45℃（可定制） |
| 接口形式 | 快速接头/法兰接口 |
| 漏液检测 | 可选 |
安全保护
设备具备：
✓ 超温保护
✓ 液路异常检测
✓ 流量检测
✓ 绝缘检测
✓ 过流保护
✓ 异常报警
保障设备长期稳定运行。
应用领域
数据中心液冷测试
- CDU系统测试
- 液冷服务器测试
- 冷板液冷系统验证
电源测试
- AC/DC电源模块测试
- UPS测试
- 电池系统测试
新能源领域
- 储能系统测试
- 电池包测试
- 电力电子设备验证
