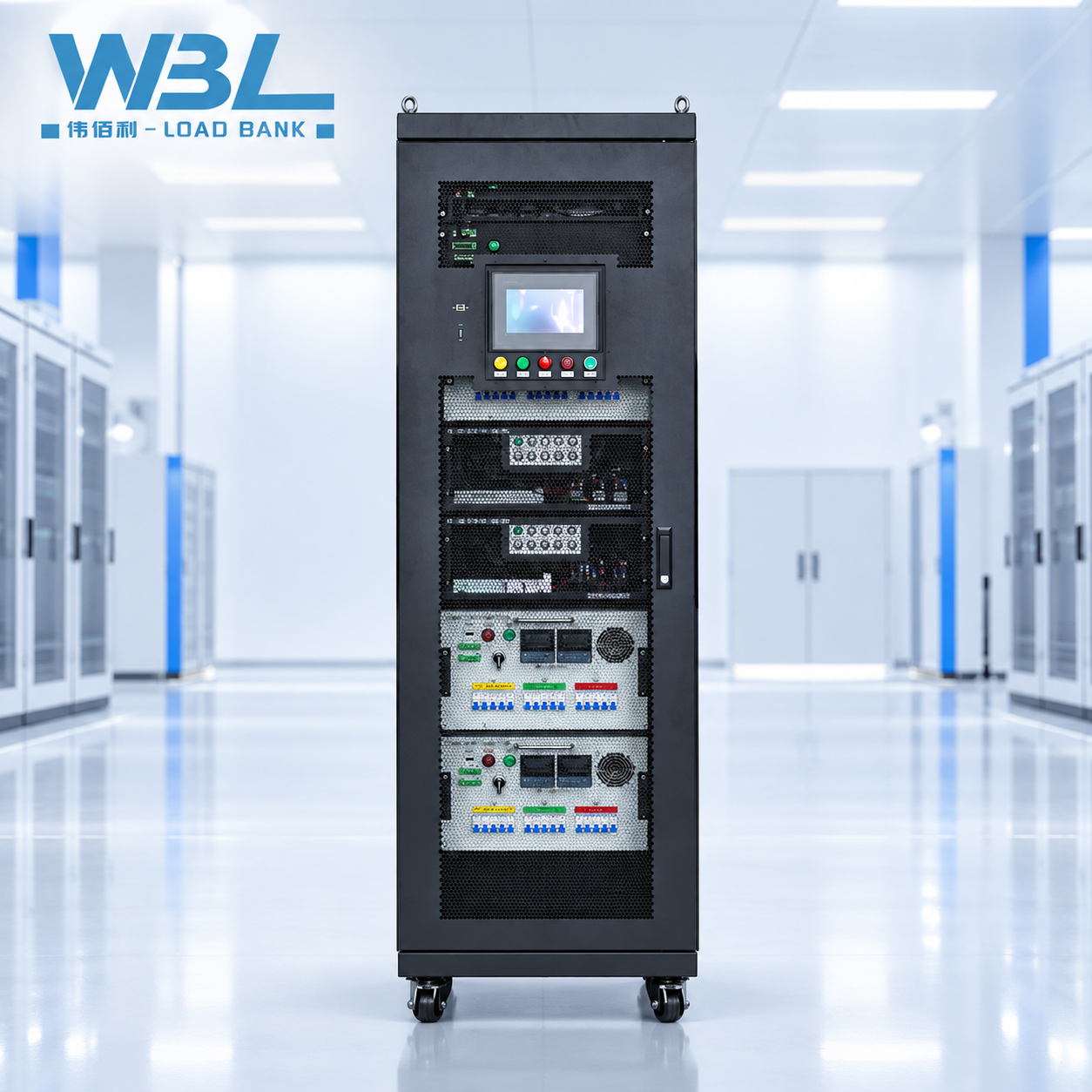

WBL-168KW-AC/DC-LC
168kW交直流风液一体化PTC负载柜
产品简介
WBL-168KW-AC/DC-LC 是一款面向下一代数据中心及高密度算力设备测试的交直流风液一体化负载系统。
设备采用模块化设计，由 3个48kW液冷PTC负载模块及 2个12kW风冷PTC负载模块组成，实现总负载能力 168kW。
系统支持交流及直流测试应用，通过液冷模块模拟液冷服务器热负载，通过风冷模块模拟传统空气冷却设备负载，可满足AI服务器、液冷数据中心、机柜级测试等复杂应用需求。
产品特点
风液一体化设计
设备集成：
液冷负载模块
- 3 × 48kW液冷PTC负载
- 总液冷功率：144kW
风冷负载模块
- 2 × 12kW风冷PTC负载
- 总风冷功率：24kW
系统总容量：
168kW
实现液冷与风冷混合测试环境模拟。
AC/DC交直流兼容
设备支持多种电源测试模式：
- AC380V三相交流
- AC220V单相交流
- DC270V直流
可用于：
- 服务器电源测试
- AI算力设备测试
- UPS测试
- 储能系统测试
PTC恒功率负载技术
采用PTC负载单元：
- 温度自适应调节
- 功率稳定性高
- 安全可靠
- 适合长时间连续运行
满足数据中心热模拟测试要求。
模块化结构设计
设备采用标准化模块组合：
- 液冷模块独立运行
- 风冷模块独立控制
- 支持维护更换
- 方便扩展升级
可根据项目需求调整功率配置。
智能控制与数据监测
系统支持：
- 本地触摸屏控制
- 远程通讯控制（可选）
- 功率设定
- 状态监控
可采集：
- 电压
- 电流
- 功率
- 液路温度
- 流量
- 压差
- 风机状态
- 报警信息
技术参数
| 项目 | 参数 |
|---|---|
| 产品型号 | WBL-168KW-AC/DC-LC |
| 负载类型 | PTC纯阻性负载 |
| 总负载功率 | 168kW |
| 液冷负载 | 3×48kW=144kW |
| 风冷负载 | 2×12kW=24kW |
| 工作模式 | AC/DC通用 |
| 控制方式 | 本地触摸屏 / 程控 |
| 冷却方式 | 液冷+风冷 |
| 外形尺寸 | W600 × H2300 × D1200mm |
| 安装形式 | 机柜式 |
液冷系统参数（可选）
| 项目 | 参数 |
|---|---|
| 冷却介质 | 水 / 水乙二醇 |
| 流量监测 | 支持 |
| 温度监测 | 支持 |
| 压差监测 | 支持 |
| 漏液检测 | 支持 |
安全保护
设备具备：
✓ 超温保护
✓ 过流保护
✓ 风机异常报警
✓ 液路异常报警
✓ 漏液检测
✓ 绝缘检测
✓ 紧急停止功能
应用领域
AI服务器及数据中心
- AI算力服务器测试
- 液冷机柜热模拟
- CDU系统验证
- 数据中心交付测试
